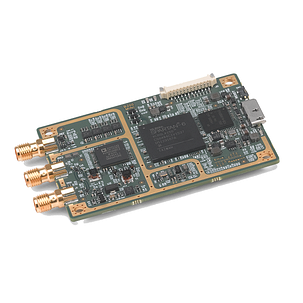

USRP™ B205mini-i є 1×1 SDR трансівером розміром з візитну картку. Завдяки широкому діапазону частот від 70 МГц до 6 ГГц та програмованій користувачем промислової ПЛІС Xilinx Spartan-6 XC6SLX150 ця гнучка і компактна платформа ідеально підходить як для аматорських, так і для OEM-додатків. ВЧ-інтерфейс використовує приймач Analog Devices AD9364 RFIC з миттєвою смугою пропускання 56 МГц. Плата живиться від шини високошвидкісним з'єднанням USB 3.0 для потокової передачі на хост-комп'ютер. USRP B205mini-i також включає роз'єми для GPIO, JTAG та синхронізації з опорним тактовим сигналом 10 МГц або вхідним опорним сигналом часу PPS. Програмний API USRP Hardware Driver™ (UHD) підтримує всі продукти USRP і дозволяє користувачам ефективно розробляти програми, а потім плавно переносити проекти між платформами в міру розширення вимог.
Основні можливості Ettus USRP B205mini-i
- Діапазон частот від 70 МГц до 6 ГГц
- Миттєва смуга пропускання до 56 МГц
- Повнодуплексний режим
- Програмована користувачем ПЛІС Xilinx Spartan-6 XC6SLX75
- Швидке та зручне підключення USB 3.0 з живленням від шини
- Синхронізація з еталонною частотою 10 МГц або еталонним часом PPS
- GPIO та JTAG для керування та налагодження
- Форм-фактор 83,3 x 50,8 x 8,4 мм
- Програмне забезпечення USRP Hardware Driver (UHD) з відкритим вихідним кодом API версії 3.9.0 або новіше
Підтримка GNU Radio підтримується Ettus Research через GR-UHD, інтерфейс до UHD, що розповсюджується GNU Radio.
Пристрої серії B200mini-i виконані на єдиній платі, де об'єднані радіотракт, інтегрована мікросхема приймача AD9364, ПЛІС, інтерфейс USB 3.0, а також система синхронізації.
Характеристики
Діапазон частотот................................................ ...............................................70 МГц до 6 ГГц
Підтримка API для GNU Radio............................................. .................................................. ...так
Інтерфейс USB ................................................ .................................................. ..................USB 3.0
Підтримка зовнішнього сигналу PPS.............................................. .............................................так
Підтримка зовнішнього опорного сигналу .............................................. .........................10 МГц
Миттєва смуга ................................................ .................................................. ...... до 56 МГц
Кількість каналів ................................................ ..............................1канал прийому, 1 канал передачі, повний дуплекс
ПЛІС ................................................. .................................................. .........Spartan-6 XC6SLX75
Живлення ................................................. .................................................. .....................від шини USB
Основні | |
---|---|
Тип | Напівдуплексний передавальний пристрій |
Інтерфейс | Провідний |
Дисплей | Ні |
Мінімальний діапазон використовуваних частот | 70 МГц |
Колір | Білий |
- Ціна: 58 910 ₴
