KrakenSDR - це когерентна програмно-визначувана радіосистема. Когерентність дозволяє вирішувати такі завдання, як радіопеленгація та формування діаграми спрямованості.

Радіопеленгація

  Найбільш поширеною сферою застосування KrakenSDR є радіопеленгація. Радіопеленгація (RDF) відноситься до будь-якого методу, що використовується для визначення направлення на радіочастотний передавач.

   Найпростіший метод - використовувати антену, яка приймає сигнали тільки з напрямку, в якому вона спрямована, а потім вручну провести її на 360 градусів, щоб визначити кут пеленгу, який приймає найсильніший сигнал. Потім ви можете зробити це з кількох місць і відзначити, де перетинаються ваші пеленги. На жаль, цей «простий» метод вимагає налаштованої спрямованої антени і ручного, схильного до помилок процесу.

   Існують і інші методи, такі як псевдодоплерівський та Уотсон-Уотт. Однак, оскільки KrakenSDR є когерентним SDR, ми можемо використовувати один з більш просунутих методів, відомий як кореляційна інтерферометрія, який використовує фазову інформацію, виявлену в решітці антени, яка рознесена по деякому відомому шаблону. Прогін цієї інформації через алгоритм, такий як MUSIC, дозволяє отримати пеленг у напрямку передавача. Знімаючи кілька свідчень пеленгу в різних місцях, ми можемо тріангулювати місцезнаходження передавача.

Як KrakenSDR досягає узгодженості?

  KrakenSDR використовує п'ять схем RTL-SDR, що складаються з чіпів R820T2 і RTL2832U. RTL-SDR - це добре відомий недорогий програмний тип зв'язку (SDR), але об'єднання п'яти пристроїв і використання їх на одному ПК не зробить їх "фазово-когерентними", оскільки кожен з них отримуватиме сигнали, які трохи відрізняються фазовим зміщенням від інших. Це унеможливлює вимірювання фазових співвідношень між сигналами, що надходять на різні антени. Для досягнення фазової когерентності KrakenSDR керує всіма п'ятьма пристроями RTL-SDR за допомогою одного джерела тактових імпульсів і містить внутрішнє калібрувальне обладнання, що дозволяє точно вимірювати та коригувати фазові співвідношення між каналами в програмному забезпеченні. Крім того, загальна конструкція KrakenSDR забезпечує фазову стабільність, приділяючи особливу увагу управлінню теплом, конфігурації драйвера, електроживленню та усунення зовнішніх перешкод.

Характеристики KRAKENSDR:

• П'ятиканальний когерентний RTL-SDR (5х тюнерів R820T2 + АЦП RTL2832U), всі вони синхронізовані з одним локальним генератором, захист від електростатичного розряду

• 5х входів антен SMA

• Діапазон налаштування частот — від 24 МГц до 1766 МГц, стандартний діапазон R820T2 RTL-SDR (можливо вище зі зламаними драйверами)

• Вбудоване апаратне забезпечення автоматичної синхронізації когерентності

• Автоматична когерентна синхронізація та керування за допомогою наданого програмного забезпечення Linux

• Хост-інтерфейс – порт USB Type-C тільки для даних

• Трійник усунення 4,5 на кожному порту

• Різне - DIP-перемикач увімкнення/вимкнення індивідуального тюнера

• Джерело живлення – 5 В/2,4 А і вище через порт USB Type-C

• Міцний алюмінієвий корпус оснащений радіатором та вентилятором для забезпечення температурної та фазової стабільності.

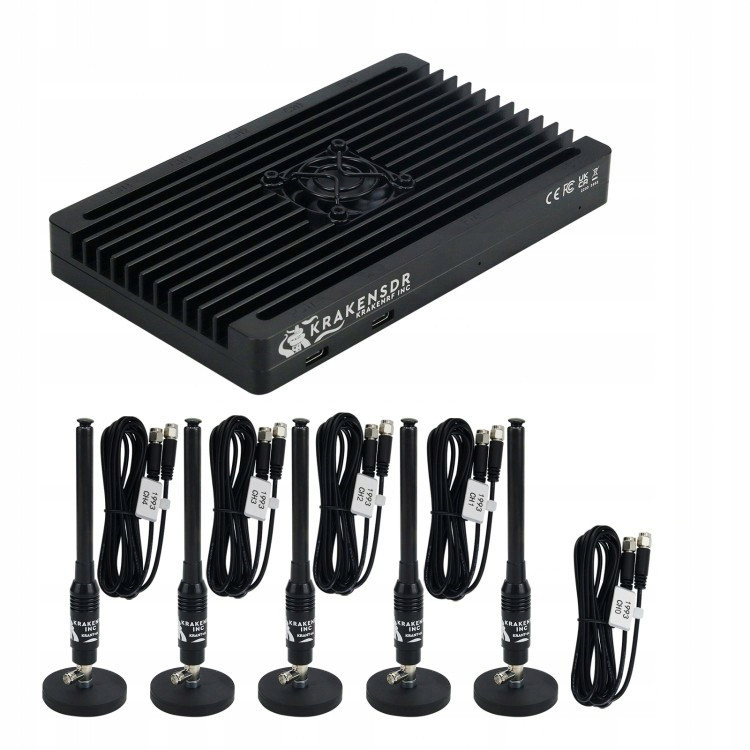

Комплектація:

• CrakenSDR

• Набір KRAKENTENNA SET із п'яти телескопічних штирьових антен на магнітній основі з діапазоном від 100 МГц до 1 ГГц, які можна використовувати з KrakenSDR для пеленгації. Магніти міцні та надійно закріпляться на даху автомобіля. Набір антен поставляється із п'яти триметрових коаксіальних кабелів, еквівалентних LMR100, довжина яких була підібрана для кращої продуктивності.
