Ettus USRP B210 SDR двоканальний трансівер - являє собою повністю інтегровану одноплатну платформу універсального програмного радіопериферійного пристрою (USRP™) з безперервним діапазоном частот від 70 МГц до 6 ГГц.

ОПИС

  USRP B210 розроблений для недорогих експериментів, він поєднує в собі трансівер прямого перетворення RFIC AD9361, що забезпечує смугу пропускання до 56 МГц в реальному часі, відкриту і з можливістю перепрограмування FPGA Spartan6, а також швидке з'єднання SuperSpeed USB 3.0 зі зручним живленням по шині. Повна підтримка програмного забезпечення USRP Hardware Driver™ (UHD) дозволяє вам негайно розпочати розробку з використанням GNU Radio.

Архітектура системи B210

  Інтегрований радіочастотний інтерфейс USRP B210 розроблений з використанням нового однокристального трансівера прямого перетворення Analog Devices AD9361, здатного передавати радіочастотну смугу пропускання до 56 МГц в реальному часі. B210 використовує обидві сигнальні ланцюги AD9361, забезпечуючи когерентну можливість MIMO. Вбудована обробка сигналів та керування AD9361 виконуються FPGA Spartan6 XC6SLX150, підключеною до хост-комп'ютера за допомогою SuperSpeed USB 3.0. Пропускна спроможність USRP B210 у реальному часі оцінюється на квадратурному рівні 61,44 Мвиб/с, забезпечуючи повну миттєву смугу пропускання РЧ 56 МГц на головний ПК для додаткової обробки з використанням GNU Radio або додатків, які використовують UHD API.

Функції

• Перший повністю інтегрований двоканальний пристрій USRP з безперервним радіочастотним покриттям від 70 МГц до 6 ГГц.
• Повнодуплексний режим MIMO (2 Tx та 2 Rx) зі смугою пропускання в реальному часі до 56 МГц (квадратура 61,44 Мвиб/с)
• Швидке та зручне підключення SuperSpeed USB 3.0.
• Підтримка GNURadio та OpenBTS через апаратний драйвер USRP™ з відкритим вихідним кодом (UHD).
• Відкрита та реконфігурована ПЛІС Spartan 6 XC6SLX150 (для досвідчених користувачів)
• Платформа раннього доступу для прототипування Analog Devices AD9361 RFIC, повністю інтегрованого приймача прямого перетворення з основною смугою змішаних сигналів.

Комплект:

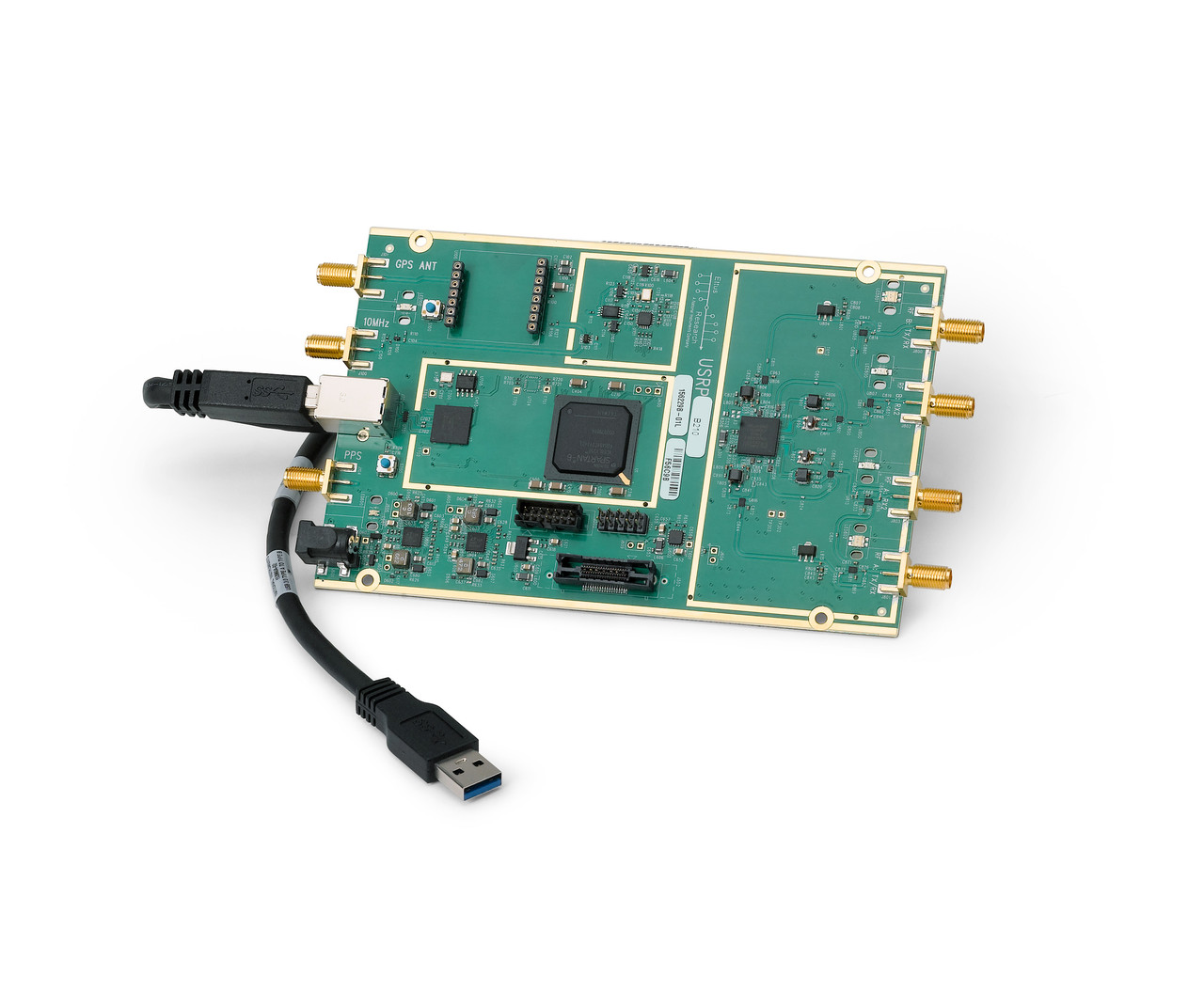

• Плата Ettus USRP B210
• USB кабель
