Опис:

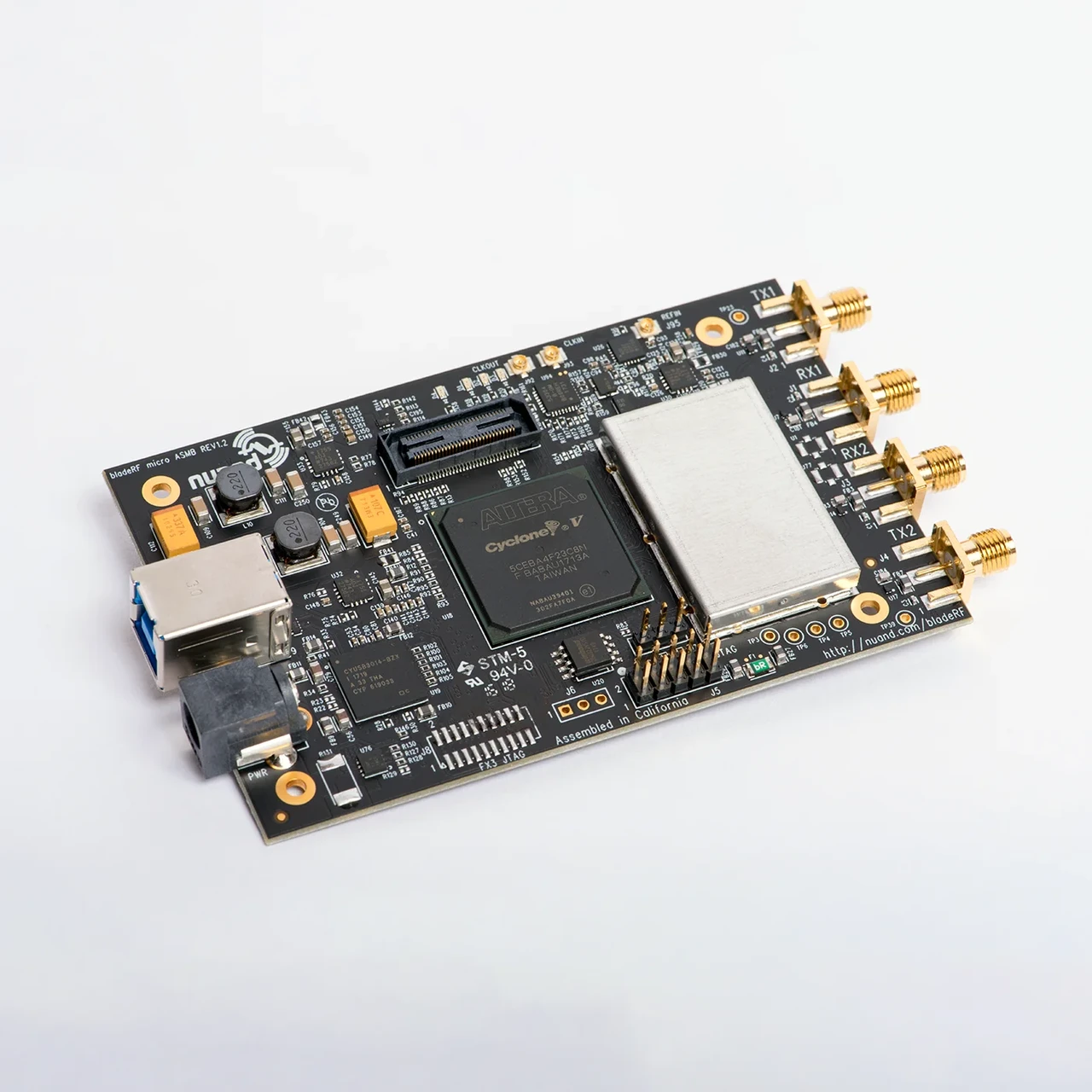

  BladeRF 2.0 micro xA4 — це програмно-конфігуроване радіо наступного покоління (SDR) з чіпом Analog Devices AD9361, який забезпечує діапазон частот від 47 МГц до 6 ГГц, частоту дискретизації 61,44 МГц і потокову передачу 2×2 MIMO. BladeRF 2.0 micro був розроблений для забезпечення високої продуктивності та мобільних додатків. Завдяки libbladeRF BladeRF 2.0 micro сумісний з GNURadio, GQRX, SDR-Radio, SDR#, gr-fosphor, SoapySDR та іншими у Windows, Linux та macOS.

  Всі порти RF SMA здатні подавати живлення через схему трійника усунення на широкосмугові підсилювачі та передпідсилювачі. Живлення периферійних пристроїв з трійником усунення повністю управляється програмним забезпеченням, що забезпечує максимальну експлуатаційну гнучкість.

  В основі BladeRF 2.0 micro лежить FPGA Cyclone V останнього покоління від Intel (раніше Altera). У xA4 використовується FPGA 49KLE, з яких близько 32KLE доступні та програмуються користувачем. Удосконалена архітектура синхронізації дозволяє BladeRF 2.0 micro отримувати та передавати основну тактову частоту 38,4 МГц від та до інших пристроїв. Крім того, вбудована система дозволяє BladeRF 2.0 micro приручити свій VCTCXO до опорного сигналу 10 МГц. xA4 оснащений високоточним та стабільним генератором. Вбудований ЦАП встановлює налаштування частоти генератора значення, відкаліброване на заводі. BladeRF 2.0 micro може працювати без підключення до ПК чи SBC. Вбудована флеш-пам'ять досить велика, щоб вмістити образ FPGA будь-якого розміру xA4.

  Висока швидкість, низька затримка та збільшена подача живлення одним кабелем: USB 3.0 Superspeed — ідеальний інтерфейс для широкосмугового радіоінтерфейсу сучасних комп'ютерів. Мікроконтролер Cypress FX3 – ідеальне рішення з потужним процесором ARM9 та достатньою пропускною здатністю для повнодуплексного каналу USB 3.0 зі швидкістю 5 Гбіт/с.

  Програмована FPGA Altera Cyclone V забезпечує інтерфейс між FX3 та радіочастотним приймачем. Ця FPGA має вбудовану пам'ять із однотактним доступом, жорсткі помножувачі 18×18 для виділеного DSP та безліч загальних логічних елементів, готових до програмування. Широкосмуговий Analog Devices AD9361 - це повністю інтегрований високопродуктивний радіочастотний трансівер. Цей трансівер, створений для бездротових протоколів наступного покоління, здатний обробляти будь-що: від простого FM-аудіо до найновішого стандарту 5G LTE і всього, що може статися в майбутньому.

  Конструкція BladeRF була протестована та перевірена на відповідність дуже високим стандартам. Кожен пристрій здатний легко і точно передавати навіть модуляції найвищого порядку. При пікових характеристиках RF BladeRF може займати 2×2 смуги пропускання по 56 МГц у своєму робочому діапазоні частот без значних спотворень та EVM близько 1%

У комплект входить:

• BladeRF xA4 (49KLE Cyclone V FPGA)
• USB 3.0 СС-кабель
