Adalm-Pluto REV. C — це приймач і передавач SDR з відкритим вихідним кодом, що охоплює частоти від 325 МГц до 3,8 ГГц (можна розкрити від 70 МГц до 6 ГГц) в напівдуплексному і дуплексному режимах з полосою пропускання 20 МГц при 12 бітах. Також у REV.С на платі є додаткові роз'єми TX2, RX2 та CLK OUT, CLK IN.

  Adalm-Pluto був задуманий як платформа для розробки SDR. Працює в Windows 10, 8.1, 8, 7, Linux і OS X і підтримує такі програмні програми та мови програмування: MATLAB, Simulink, GNU Radio, SDRangel, GQRX, SDR-Console, SoapySDR, libiio, C, C++, С# та Python API.

 Дане обладнання призначене для використання в лабораторіях та радіоаматорських експериментах, воно сумісне, наприклад, для використання при передачі по висхідному каналу 2,4 ГГц для радіолюбительського супутника QO-100.

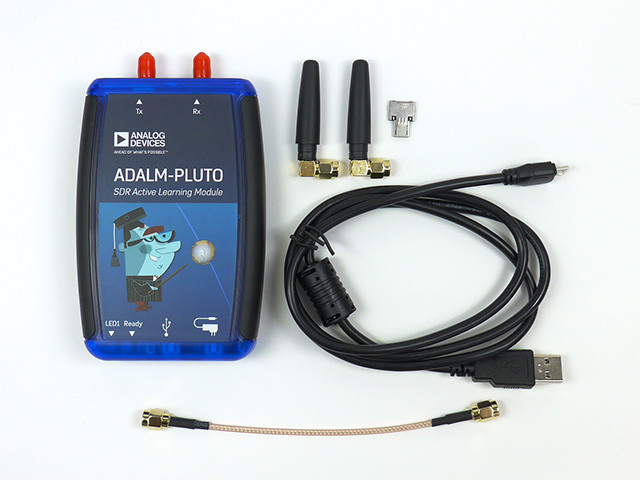

Комплектація: 1 Pluto SDR (ADALM-PLUTO) REV B від Analog Devices, 2 штирьові антени 4 см, 1 перехідник SMA 15 см та 1 кабель USB.

Зверніть увагу: Pluto з інтегральною схемою AD9363 від Analog Devices може бути модифікований під відповідальність користувача для розширення частот від 70 до 6000 МГц зі смугою пропускання 56 МГц

ТЕХНІЧНА СПЕЦИФІКАЦІЯ:

• Приймач: на базі Analog Devices AD9363 IC
• FPGA: Zynq Z-7010 Xilinx®
• Частота прийому та передачі: від 325 МГц до 3,8 ГГц (розкривається від 70 МГц до 6 ГГц)
• Максимальна потужність випромінювання: 7 дБм (5 мВт)
• Смуга пропускання 20 МГц
• 12-бітовий АЦП
• Інтерфейс USB: 2.0
• Пластиковий корпус
• TCXO: +/- 25PPM (без TCXO)
• 2 ВЧ-роз'єми: гніздо SMA (1 для Rx і 1 для TX)
• Версія: REVISION REV. B

Інструкції з розкриття частотного діапазону докладно описані на офіційній вікі-сторінці Analog.com PlutoSDR на сторінці налаштування в розділі «Оновлення до AD9364».
